手指觸覺感應器

HapLog HapLog Haptic Skill Logger

簡介

• 內置觸壓傳感器與3軸加速度傳感器，“測量自然手指動作的感應器”。

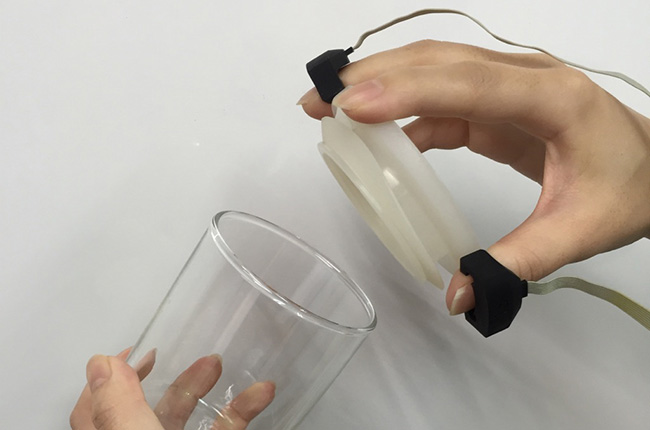

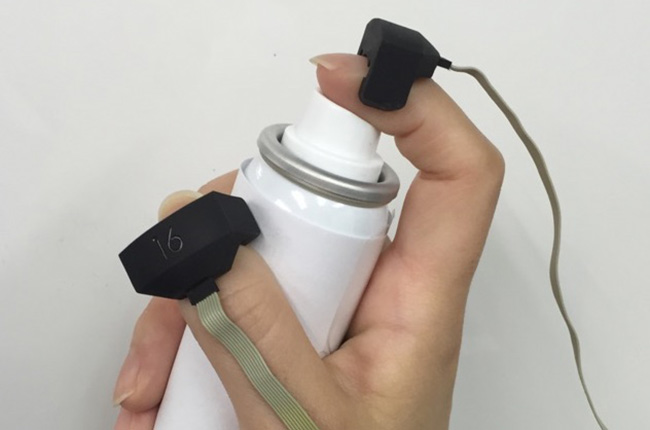

• 本感應器可測量“抓握物體時的力度”“使用手指動作時的力度”。

• 因內置加速度傳感器，還可以測量運動量。

• 不覆蓋指腹的指紋部分，因此不會降低實際觸感，可測量出自然動作。

原理

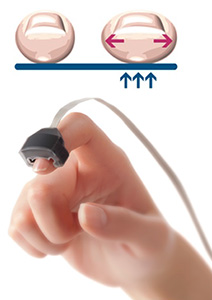

• 檢測手指接觸物體時指腹的變形。

• 指腹接觸物體時，在水平方向產生變形。

• 使用感應器檢測此時指腹的變形程度，測量力的大小。

• 本感應器在測量前預先進行校準，修正存在個體差異的接觸力和手指變形之間的關系。

• 另外，因內置3軸加速度傳感器，可在佩戴傳感器的手指動作的同時進行測量。

株式會社資生堂 × 加多技術有限公司聯合開發產品

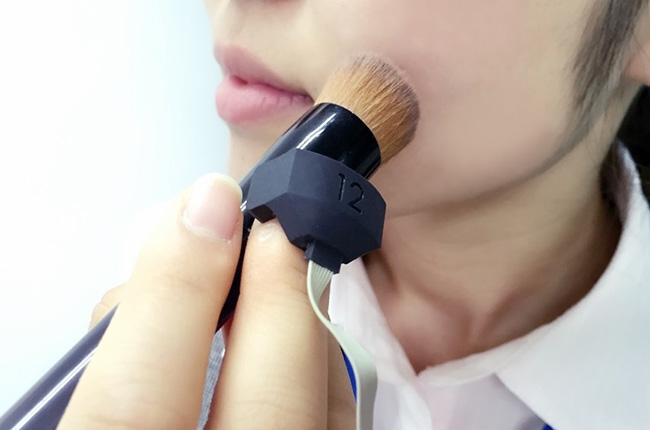

加多技術與資生堂圍繞可否將指尖作為傳感器的問題，聯合開展了研究開發。在皮膚上涂抹化妝品或基礎護膚品的方式不同，得到的效果也將有所不同。涂抹力度大小不同，使用時的感覺也會出現差異。以往，無法通過客戶調查尋找這種差異。因此，我們聯合開展了傳感器開發，使其可在不降低指腹觸感的前提下進行動作。 HapLog?可進行一般評論員的動作分析、與專業人士的動作比較，且可通過視覺表現個人觸摸動作的特點。

“資生堂方面的技術開發說明網站（主頁內），還介紹了HapLog在化妝品以外的其他行業的應用預想”，株式會社資生堂　Pick Up Technology http://www.shiseidogroup.jp/technology/detail/16.html  ※有視頻可供瀏覽

優良設計獎獲獎產品

HapLog 得到了以下評價，并獲得了2011年的優良設計獎。以下為部分審查員評價摘錄

觸覺是非常細微感性的設計領域，難以與他人共享個人經驗值。首先我想表揚的是，將設備的安裝部設計為指甲型。若安裝在指紋部則難以傳遞指尖的細微感覺，這是決定該裝置價值的重點。期待該傳感器系統可以開拓新的設計領域。

引用自：優良設計檢索

特點

• 傳感器不覆蓋指腹，因此在動作時不會降低觸感。

• 內置三軸加速度，可測量3軸方向上的運動量。

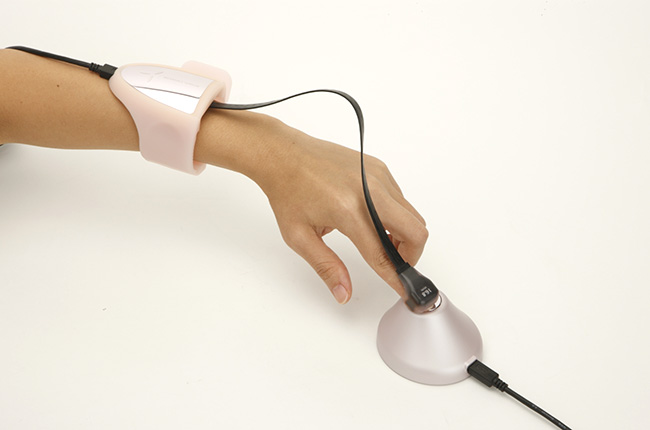

• 重量輕便，可安裝在手臂上。外形小巧，并可同時感應3根手指的動作。

• 迅速校準。通過預先校準，修正存在個體差異的指腹變形與接觸力的關系。

• 支持切換各手指對應的顯示屏畫面，因此在學習、傳達技能時，可以通過視覺判斷在進行某個動作時哪個手指最用力。

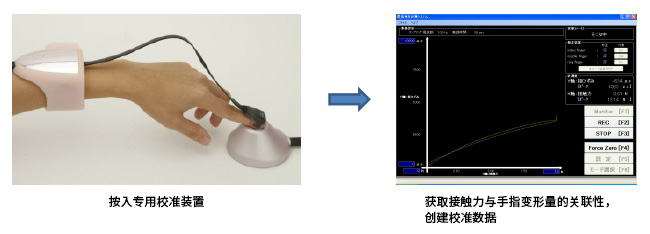

校正（校準）

因手指大小、皮膚厚度不同等存在個體差異，在每次測量時都會對接觸力和變形量進行校準。成功實現了系統設計，僅需2-3分鐘即可創建個人數據。

規格

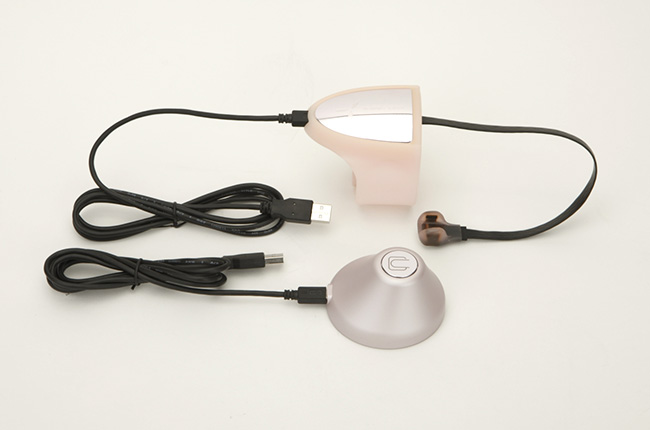

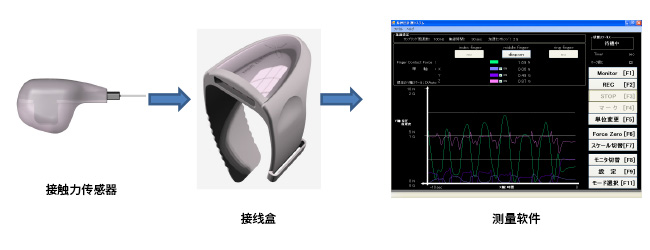

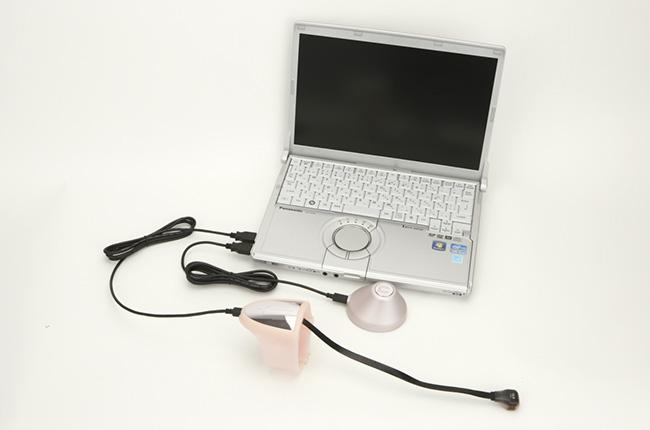

結構：

• 可佩帶接觸力傳感器：1根（購買時指定尺寸）

• 接線盒

• 校準裝置

• USB連接線：2根

• 軟件安裝CD

• 使用說明書CD

• 收納盒

重量：包裝狀態下約2.5kg

測量環境溫度：10℃ ～ 50℃　※無冷凝

可佩帶接觸力傳感器尺寸：11mm、12mm、14mm、16mm、18mm（內徑尺寸）

內置傳感器：檢測接觸力（應變儀式）、3軸加速度傳感器

校準裝置：額定容量：30N；分辨率：16bit

軟件：

• 支持操作系統：Windows7 英文版 (32bit、64bit)

• CPU：建議intel CoreⅡ Duo2.5GHz以上

• 畫面分辨率：1024 × 768（XGA）

• 連接：USB接口 × 2

可選件：

• 觸發功能

• 外部同步功能

• 無線功能

• 分析軟件

應用領域

1. 虛擬現實：虛擬現實領域中的指尖感覺感應器

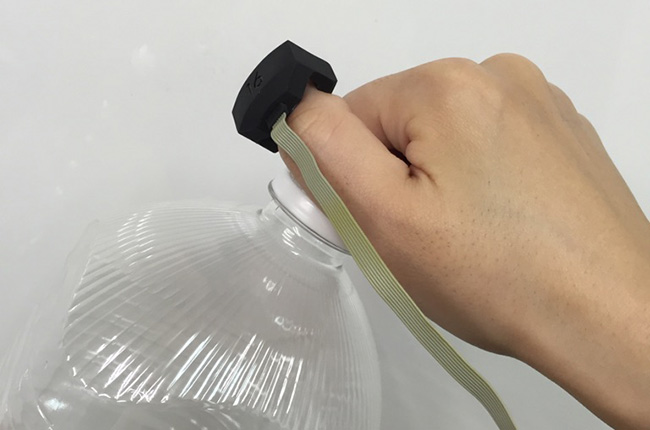

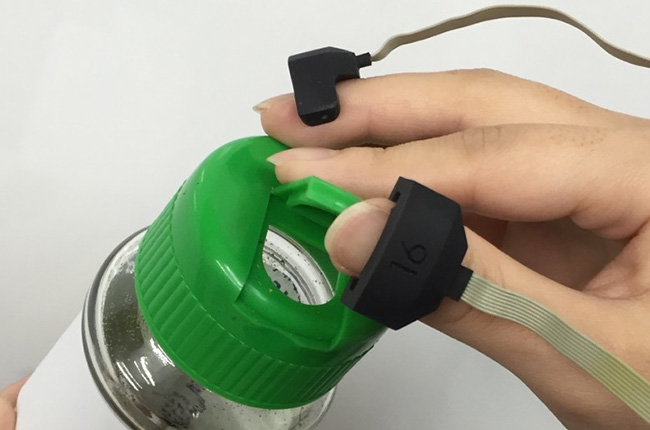

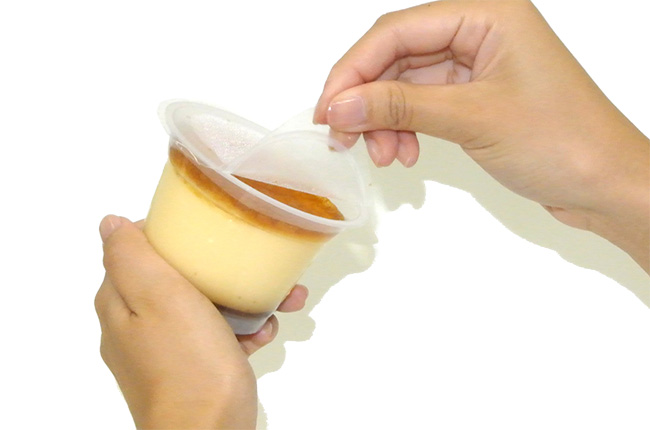

2. 在消費產業的應用：開關產品包裝的便易性，產品安裝、拆卸的便易性

3. 在游戲行業的應用：開發融合接觸力和動作的游戲機

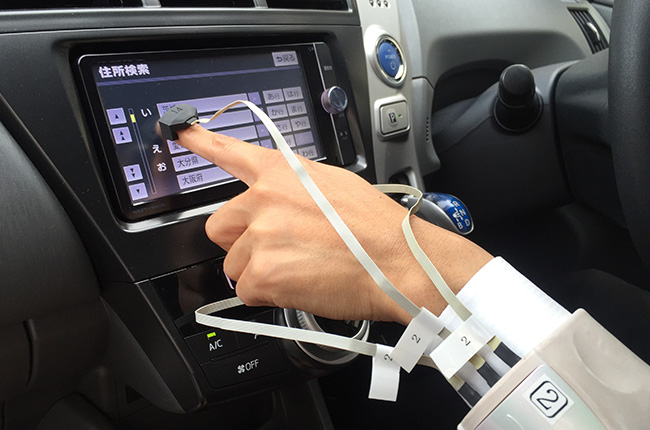

4. 在汽車、體育行業的應用：方向盤、手柄的操作性

5. 在醫療、教育領域的應用：使用指尖動作的比較分析、指導，測定復健前后的效果
